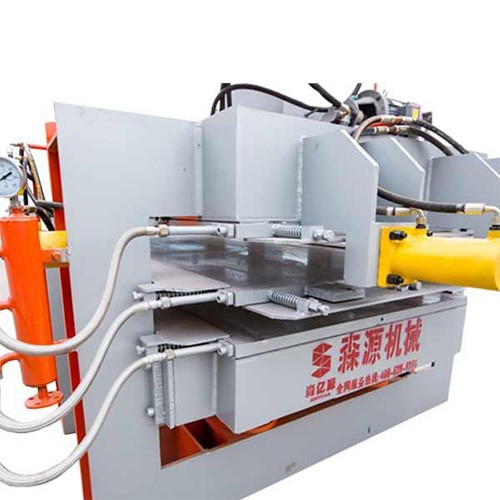

拼板机结构简介

拼板机在我们生产板材时，是必须用到的主要的机械产品，今天我们山东拼板机厂家给您讲讲产品具体结构，让您有更多的了解。

1.拼板机机身：整体是工程钢结构，选择这一结构的原因如下：稳定可靠，结实耐用，能够经受住长时间的磨损。

2.拼板机侧压及上料架：侧压由压板和油缸组成，工作时保证工件侧面对齐。工件摆放完后可由上料架方便地放入压合位置，卸料时顺利卸下。

3.拼板机主压：推板和油缸构成，当工件放入压合位置时将手动换向阀切换到压合位置进行压合。

4.上料架锁紧：由气缸、连杆和锁套组成。当上料架闭合时扳动手动换向阀使锁套扣住上料架方可进行压合操作。当卸料时需先打开锁套。

5.拼板机液压系统：由于木屋构件对压合的特殊要求，本机床的液压系统是特别设计以满足特殊需要。

6.电器电气控制系统；由于本机床是由4组单元组成所以它的控制部分是由4个独立控制单元组成，已达到即可分别操作又可联合操作的功效。

7.换向阀；机床主要操作部分，每组件上的换向阀分别控制上料架开启和闭合、侧压进退、主压进退。其中控制上料架开启和闭合的换向阀后有一节流阀来控制控制上料架开启和闭合的速度，由此来保证和其它单元上料架的同步性。

8.气动系统：控制上料架的锁紧，手动换向阀控制锁扣开启闭合。

以上就是我们厂家为您介绍的产品结构，欢迎您前来我们厂家订购拼板机。
